Excel 2010で3-Dの図形を作成する方法

Excel 2010では、「図形の書式設定」機能を利用すると3-Dの図形を作成できます。

はじめに

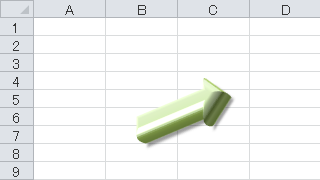

3-Dの図形（一例）

操作手順

3-Dの図形を作成するには、以下の操作手順を行ってください。

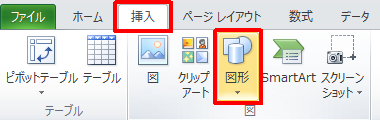

Excel 2010を起動し、「リボン」から「挿入」タブ→「図」グループの「図形」をクリックします。

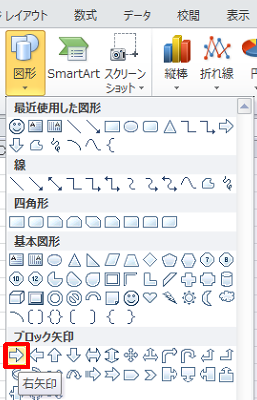

一覧から、任意の図形を選択します。
ここでは例として、「ブロック矢印」欄の「右矢印」を選択します。

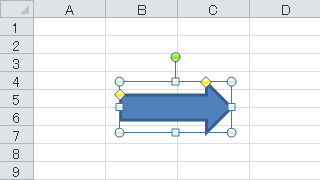

マウスポインターをドラッグし図形を描画します。
ここでは例として、下図のように描画します。

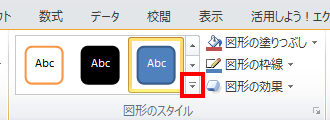

図形が選択されている状態で、既に開いている「書式」タブの「図形のスタイル」グループの「クイックスタイル」（その他）をクリックします。

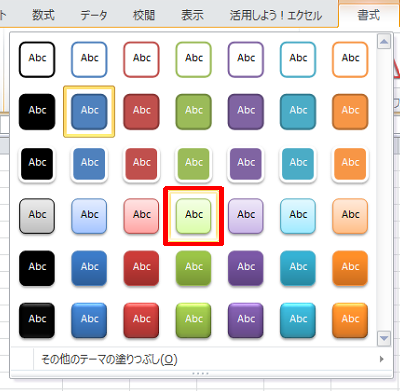

任意のスタイルを選択します。
ここでは例として、「パステル - オリーブ、アクセント 3」を選択します。

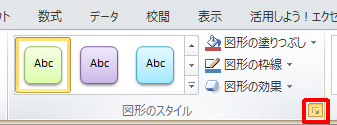

「リボン」から、「書式」タブ→「図形のスタイル」グループの「オブジェクトの書式設定」をクリックします。

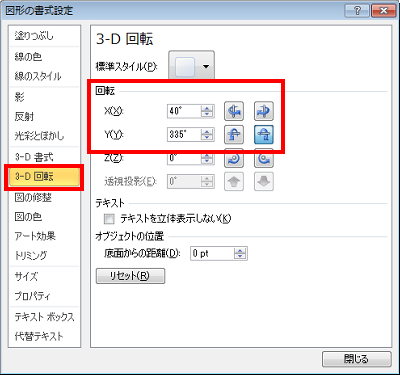

画面左側の「3-D 回転」をクリックし、「回転」欄から「X」、「Y」に任意の値を設定します。
ここでは例として、下図のように設定します。

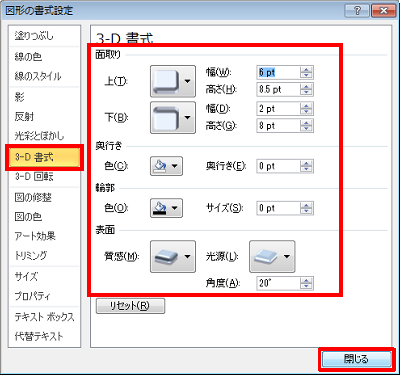

画面左側の「3-D 書式」をクリックし、「面取り」など各項目に任意の値を設定して「閉じる」をクリックします。
※ 図形によっては一部の機能が設定できない場合があります。
ここでは例として、下図のように設定します。

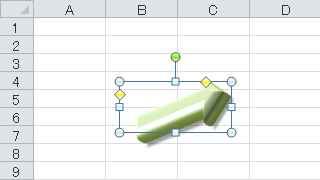

図形（3-D）が選択された状態で表示されるので、シート内のいずれかのセルをクリックします。
